Chapitre 5 Généralités sur les protocoles et les interfaces

5.1 Définitions

La différence entre protocole et interface est fondamentale.

Une interface est le point de contact entre deux entités contiguës; chaque interface porte différents flux de protocole.

Un protocole vise à établir des règles de signalisation de part et d’autre d’une interface, on entendra donc par protocole des règles d’échanges entre différentes entités.

La spécification d’un protocole est donc distincte de la spécification d’une interface dans la mesure où celle-ci peut être réduite à sa « pile » de protocole.

5.2 Architecture en couches du modèle

Dans le domaine des télécommunications, une méthode très efficace est utilisée pour grouper différentes fonctions : l’architecture OSI.

En effet, le système GSM / DCS a adopté les trois couches basses de cette structure (qui en comporte 7) pour son modèle. L’utilisation d’un tel modèle permet la création d’un système ouvert, accessible à d’autres systèmes utilisant ce type de structure.

A travers la complexité du modèle OSI, on peut dégager deux axes principaux Un axe horizontal qui identifie le fait d’accéder à une extrémité, et un axe vertical qui correspond à la structure en couches.

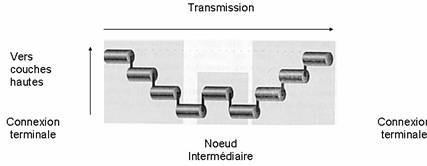

Structure en couches

5.3 Relais et interconnexions

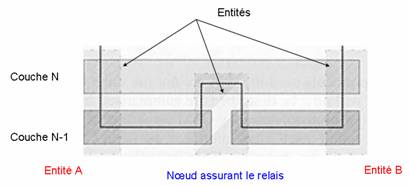

Fonction relais

L’information n’est pas transmise directement de A vers B mais comme composantes de messages à travers les différentes entités.

Dans le cas de la figure précédente, les messages sont  transmis de A à B sans modification à travers le nœud intermédiaire, ce dernier jouant uniquement le rôle de relais.

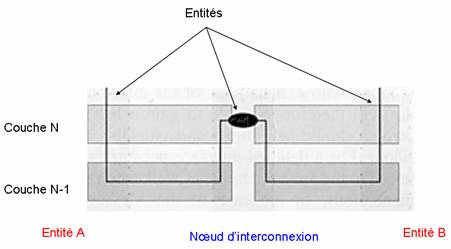

Fonction d’interconnexion

Contrairement au cas précédent, un premier message transmis par l’entité A déclenche l’envoi, via un équipement d’interconnexion, d’un ou plusieurs messages transportant une part de l’information portée par le message original  vers une 3ème destination et ainsi de suite.
